吸油煙機風量測試裝置（國標）

本裝置是根據GB/T 17713-2011《吸油煙機》及GB/T14806-2003《家用和類似用途的交流換氣扇及其調速器》等標準研發制造的風量測量系統。該空氣性能試驗裝置主要針對GB/T17713-2011《吸油煙機》標準附錄C的“外排式吸油煙機空氣性能試驗裝置”，該裝置只能針對“外排式吸油煙機”做測試，不能用于“循環式吸油煙機”測試。

其基本測試原理是：

在測試風洞中模擬試品的實際工作狀態，變換出風口的孔板直徑，然后測出風口的每次靜壓值，再由標準公式計算出此時對應的的流量系數及風量等參數。

該裝置采用計算機自動測控方式，只需人工安裝試品和更換孔板，測試一臺試品全過程只需十分鐘?？梢詼y繪靜壓與風量、風量與轉速、電流、功率、效率等對應曲線。具有方便快捷、穩定可靠、重現性好等特點。滿足相關產品的科研和生產過程中測試使用。

產品名稱：吸油煙機空氣性能試驗裝置

標準依據: GB/T17713-2011、GB/T14806-2003等相關產品標準。

適用產品: 吸油煙機、管道式換氣扇、送風機，空氣靜化器等。

性能及特點要求：

1）  由電腦及其周邊設備實現自動測試、演算及數據輸出，圖形顯示打印測試結果。人機對話操作簡單，精度高，省時省力。

2）  測試項目：P-Q特性（流量與靜壓的關系）、Q-η特性（流量與效率的關系）、同步測定被測體的轉速、電流、功率。

二.總體方案

本方案不包括試驗室建筑結構部分,該部分由用戶根據標準要求自行建造。

   1.試驗室一般要求

     尺寸：3500（寬）×5000（長）×2800（高）mm以上。

     墻壁：光滑平整，沒有影響氣流的開孔（空調開孔不應直吹）。

     地面：應保持地面平整。

     溫濕度：風量測量時試驗室空氣溫度為 20℃±5℃、濕度為   30%-80%。

     大氣壓：海拔不超過1000米的普通大氣環境。

   2.吸油煙機風量測試裝置測試系統

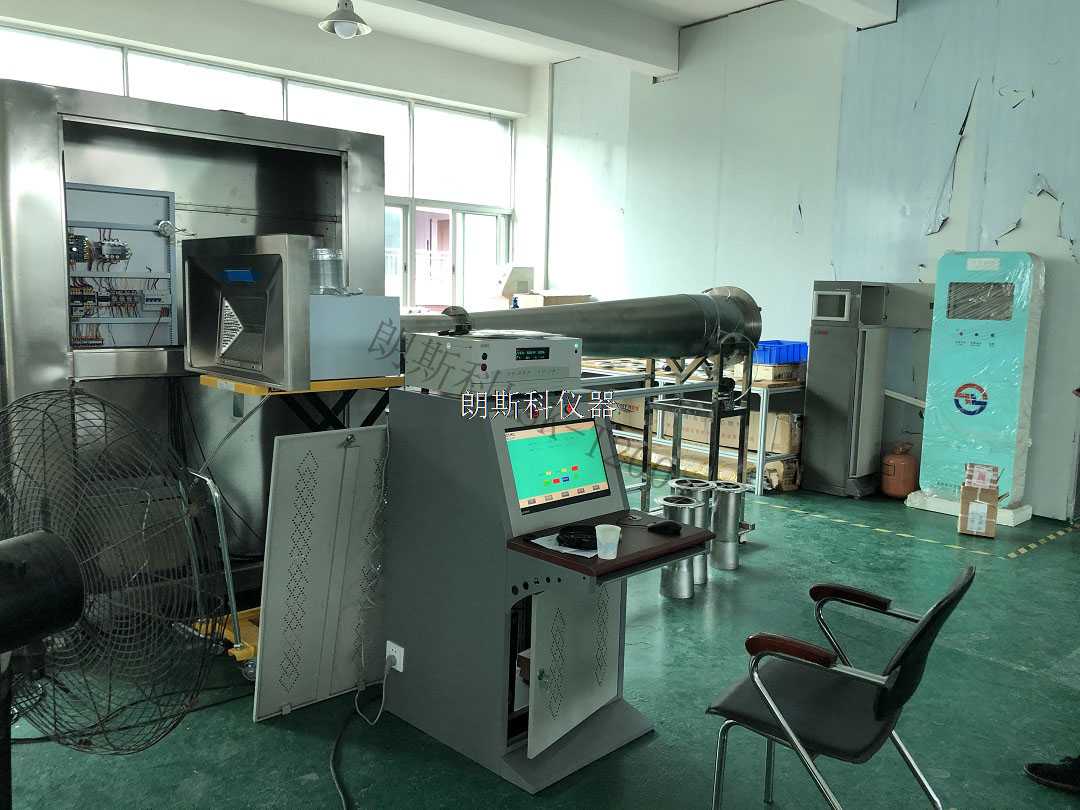

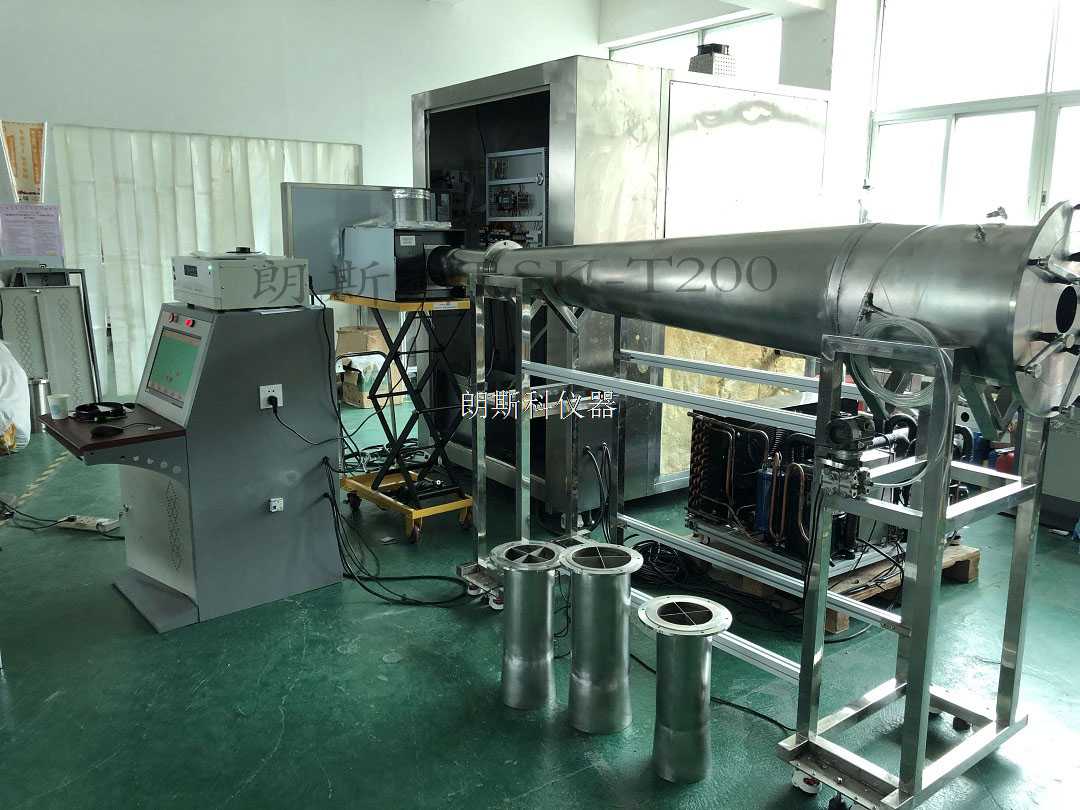

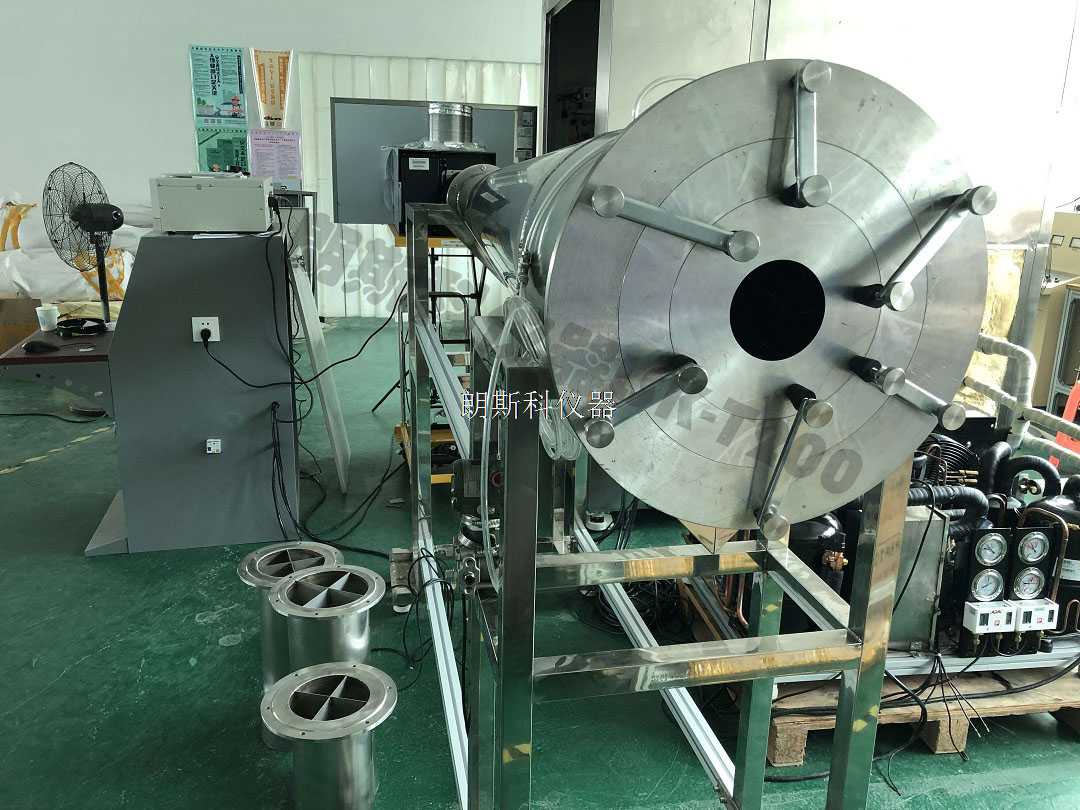

     主要構成：風量測試風洞、出風口調節孔板、測控電氣柜（包括變頻電源、電參數測量儀、壓力變送器、轉速表等）、品牌電腦、打印機、試品升降臺、試品安裝法蘭及測試風管。

     系統功能：由計算機提示輸入試品參數和測試相關數據后，便可實現全部自動測控功能：包括、風量測量；電壓、電流、功率測量；轉速測量、溫濕度和大氣壓測量、測試過程提示、數據表格、相關曲線等。

    3.配電要求：用戶須提供獨立的配電開關，單相二線加地線供電：

                AC 220V，50Hz   最大容量：2KVA

三.主要技術參數指標

    1.試驗室電源：AC 220V/AC  50HZ；容量：2KVA

    2.試驗室環境：20℃±5℃  濕度：30%--80%    大氣壓：常態

    3.測量風量范圍：（1.0m3—25m3）／min

    4.靜        壓：0—1250Pa　 ±0.2%Pa

    5.電氣參數：電壓、電流、功率的測量精度為0.5級，數顯儀表

    6. 量程：電壓  AC 0-300V

四、吸油煙機風量測試裝置測試軟件

1.采用WinXP操作系統，窗口界面、中文顯示。

2.可以采集測量的所有數據，并以數字、表格的形式進行實時連續監測。

3.測試結束，可以自動進行原始數據統計分析處理、顯示并打印測試數據。

4.歷史數據查詢功能?？梢砸詼y試日期、編號、機型等參數進行數據查詢、并顯示和打印。

5.根據用戶的要求可進行界面和相關數據的修補。
